止回閥的結構和特點

[ 2013-12-04 ]
止回閥
    止回閥又稱逆止閥或單流閥。它的作用是防止管路中介質的倒流。止回閥屬于自動閥類,其啟閉動作是由介質本身的能量來驅動的。
    止回閥的種類主要有升降式止回閥、旋啟式止回閥、蝶式止回閥和底閥。

1.升降式止回閥
    升降式止回閥是一種截止型止回閥。它的結構與截止閥有很多相似之處,其中閥體與截止閥閥體完全一樣,可以通用。閥瓣形式也與截止閥閥瓣相同.閥瓣上部和閥蓋下部都加工出導向套筒,閥瓣導向筒可在閥蓋導向套筒自由升降.如圖5-30(a)所示。
按照在管路上的安裝位董,升降式止回閥可以分成直通式升降止回閥和立式升降止回閥兩種。
    (1)直通式升降止回閥:當介質停止流動時,閥瓣靠自重降落公閥座上,阻止介質倒流,故只允許安裝在水平管路上。
    (2)立式升降止回閥;立式升降止回閥的介質進、出口通道方向與閥座通道方向相同,為使閥瓣能靠自重下落到閥體閥座上,所以必須把它安裝在垂直管路卜,這種止回閥的流動阻力較小。

2.旋啟式止回閥
    旋啟式止回閥的閥瓣呈圓盤狀,繞閥座通道外的轉軸做旋轉運動,如圖5-30(b)所示。旋啟式止回閥由問體、閥蓋、閥瓣和搖桿等組成。根據(jù)閥瓣的數(shù)目,族啟式止回閥可分成單瓣式、雙瓣式和多瓣式3種。
    單瓣式止回閥,適用于中等口徑旋啟式止回閥。
    雙瓣式止回閥,適用于較大口徑旋啟式止回閥,但一般通徑不超過600M。
    多瓣旋啟式止回閥,公稱通徑多在600mm以上。較大口徑的旋啟式止回閥可帶有旁通閥。

3.蝶式止回閥
    蝶式止回閥蝶閥結構相似,主要區(qū)別在于:蝶閥作為截斷閥必須由外力驅動,而蝶式止回閥是自動閱,不需要驅動機構。當介質停止流動或倒流時,蝶板靠自身重量和倒流介質作用而旋轉至閥座上。

4.底閥
    底閥是一種專用止回閥。它主要安裝在不能自吸或沒有真空泵抽氣引水的水泵吸水管的尾端。底閥必須沒入水中,它的作用是防止泵吸水管中的水倒流,保證水泵正常啟動。

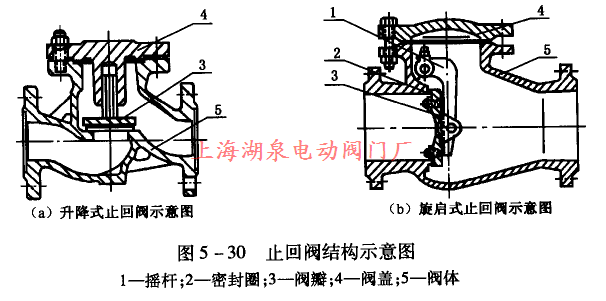

止回閥結構示意圖
